产品中心PRODUCT
洁净烘烤隧道炉
产品编号:

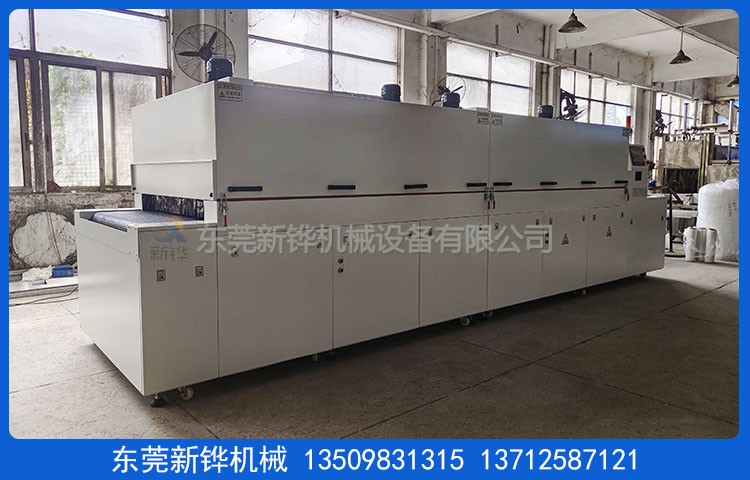

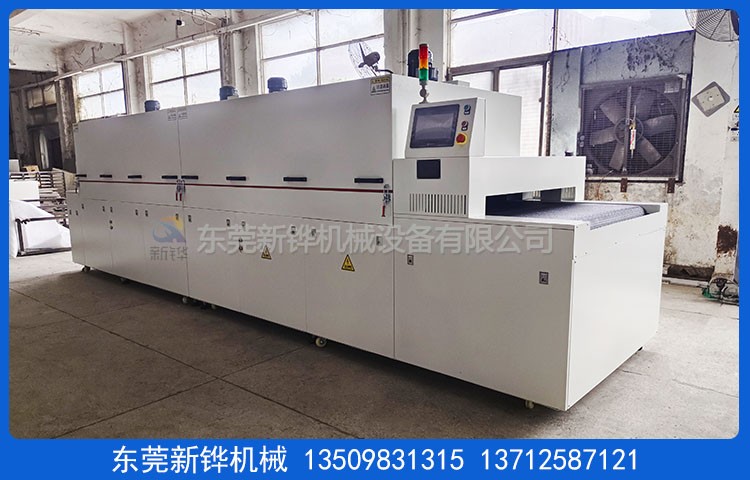

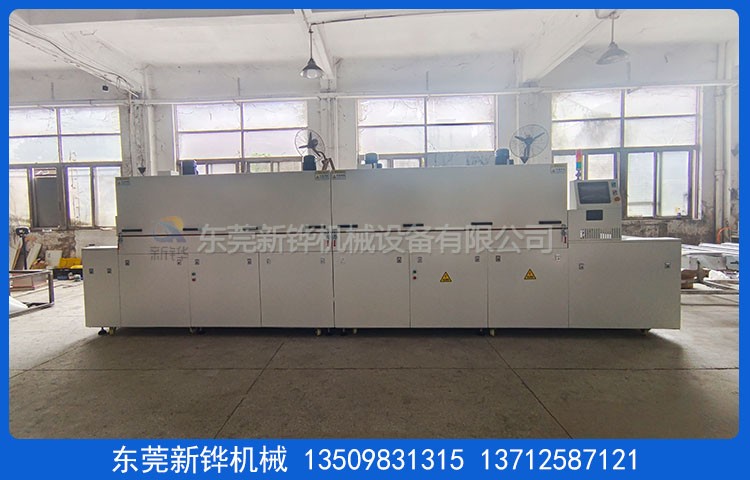

洁净烘烤隧道炉
适用规模:
洁净烘烤隧道炉适用于:摄像头,指纹�?�,触摸屏,显示器,光学镜片,复合新质料等产品烘烤制程.

设备名称:洁净烘烤隧道炉

设备型号:XHSOL-6-1.2-2R

设备电源:AC380V  3φ  50HZ  36KVA

烘烤尺寸:4600× 宽1140 × 高100mm

外形尺寸:6000 × 宽1500 × 高1650mm(以实物为准)

机台结构进料高度:100mm ;上料长度:400mm ;加热长度:4600mm (2节) ;冷却长度:480mm ;出料长度:520mm 。

检修方法:电动推杆掀开炉盖+手动撑杆� ;� 。

机台定位:整机不拼接配3寸脚轮、M20脚杯 。

内箱材质:T1.2mmSUS201#镜面不锈钢板满焊制作 。

外箱材质:T1.5mmSS41#冷轧钢板折弯加工制作 。

机架材质:T2.0*40*40mm铁方通,两侧整体运动封板 。

机台定位:底部装置M20承重脚杯,3寸脚杯高度可调 。

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色 。

保温质料:高密度黄色保温岩棉,保温层厚度180mm 。

防护标签:设备高温部分加贴高温警示标识 。

温度规模:室温+10℃~最高150℃可调理;

操作方法:触摸屏+可编程控制器人机界面操作 。

温控方法:智能温度�?榫弑�PID自整定调理温度功效 。

输入模式:精密 K型热电偶配合固态继电器控制加热 。

温度均匀:恒温15分钟空炉单点测温110℃±10℃

运风方法:经过风道疏散后顶部笔直循环运风设计,均匀性佳 。

运风电机:长轴型高温马达多组配合多翼式不锈钢风轮 。

洁净过滤:炉内加装耐高温高效过滤器,双面SUS304方格网防护网 。

排风方法:90mm不锈钢排风阀,可调理排风量 。

加热元件:洁净烘烤隧道炉接纳无尘化不锈钢电热管 。

加热功率:32KW, 恒温状态功率:16KW 。

升温速率:空炉约15分钟常温升至110℃ 。

输送网带:1100mm网格2*2mm玄色铁复龙网带 。

纠偏装置:网带两侧装置自动纠偏导条 。

输送动力:步进或伺服电机配合行星减速机,输送节拍:22S走101mm

输送高度:洁净烘烤隧道炉输送带外貌距离地面可调800+30mm 。

冷却方法:两排轴流电扇从上往下自然风冷 。

宁静� ;�:超温停止加热并警报装置 ;马达、电热过电流� ;� ;控制回路短路及过载� ;� ;漏电断路器、电源逆向避免器、操作面板/出料急�?氐取虾豕誓脖曜� ;故障指示,黄色待机指示,绿色运行指示) 。

宁静标识:所有带电外露部位加装绝缘� ;ふ�,危险处贴有警示标识,电柜防护品级IP54 。

使用条件:主电源接纳AC 220V/380V/ 50Hz 三相五线制 ;情况相对湿度40%-50%,温度为20-30摄氏度 ;气管负载压缩空气压力大于5bar 。

注意事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂. 。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行 ;电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行 ;JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和装置规范/筑炉守则》 ;GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》

售后效劳:设备自送货之日起质保期为1年,质保期内爆发非人为质量问题免费维修 ;质保期外设备配件损耗造成的故障本公司酌情收取工本费 ;免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容 ;免费提供日常技术咨询和故障处理效劳,未必期对设备使用状况进行质量跟踪 。

验收标淮:本机台不含供电电源线,排风管及排风管装置用度 ;设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮 ;设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份 。

交货日期:签定条约收到订金之日起40个事情日内完成 ;装置调试时间为货到工厂之日 2 个事情日内完成 。

东莞银河网址yh86烘烤设备厂家生产:洁净烘烤隧道炉,洁净隧道炉,烘烤隧道炉,无尘洁净隧道炉,亚克力洁净隧道炉,精密无尘隧道炉,热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.


标准规格型号选配项目产品视频凭据客户要求设计,非标定制差别规格


产品介绍
奇特性能客户可选配置

内胆全不锈钢氩弧焊满焊,避免机台自身爆发灰尘 ;内部洁净无尘 ;

双重超温� ;�,宁静更可靠 ;

内部热风循环,烘烤物件受热均匀 ;

升温时间快,温度稳定精准 ;

海内一流的隔热、断热、保温技术,密封效果优 ;

机体外壳温度低,对室内情况温度影响较� � ;

多种加热及运风方凭据产品设定 ;节能省电、宁静环保 。

可充氮气气氛� ;�,告竣无氧化烘烤情况 。

控制系统、料盘、推车可依客户需要选择配备 。

颜色选择图例


客户可以依照色卡指定色彩制作 。

※凭据烘烤产品搭配差别料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,接待来电咨询 。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度纪录仪
进口多通道彩屏无纸纪录仪进口多通道有纸纪录仪
进口PARTLOW圆图温度纪录仪进口YOKOGAWA 48通道温度纪录仪
纪录组
手提式温度纪录器组 6点IR 电脑温度纪录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器 。
电力输出,可凭据SSR、SCR、SSPR等电力自动调解器 。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
yh86银河国际(china)有限公司官网
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器 。
电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
运动推车




烤架烤箱推车+托盘子母推车
