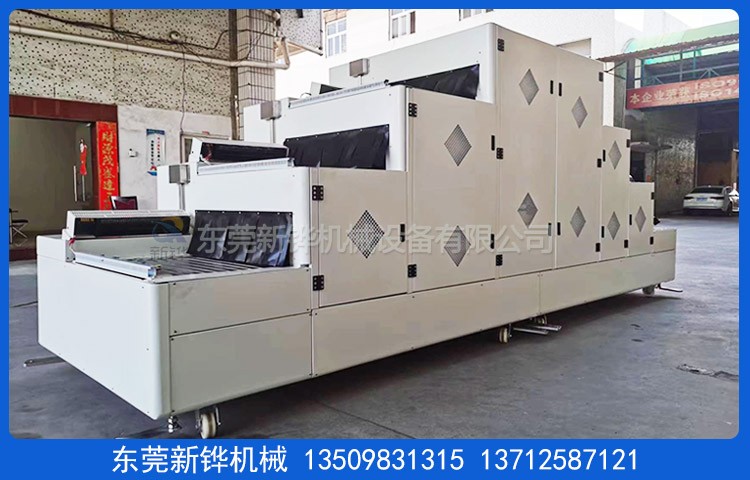

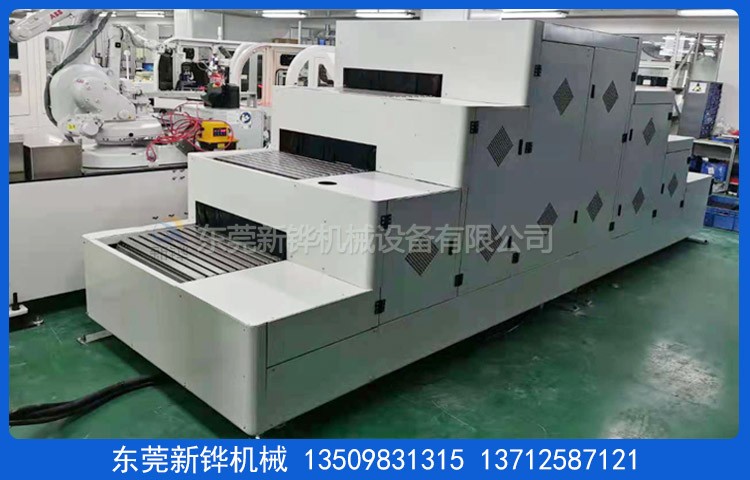

设备名称:多层固化炉
机械型号:XHSO-TQS5-3T
机台电源:AC380V 3φ 50HZ 52KVA
上层烘烤尺寸:L1380×W840×高150mm
上层输送尺寸:L2630×W1500×高1400mm(以实物为准)
上层尺寸漫衍:进料500mm,加热段980mm(分1段控制),出料750mm
中层烘烤尺寸:L2630×W840×高150mm
中层输送尺寸:L3780×W1500×高1000mm
中层尺寸漫衍:进料550mm,加热段2630mm(分2段控制),出料600mm
下层烘烤尺寸:L3780×W840×高150mm
下层输送尺寸:L5000×W1500×高600mm
下层尺寸漫衍:进料570mm,加热段3780mm(分3段控制),出料650mm
出料装置:上,中,下三层加装导条及微动开关检测产品。
装置定位:底部装置承重3寸脚轮,M18脚杯高度可调+50mm
检修方法:侧面分层运动门检修电机/电热管组件。
内箱材质:T1.2mm厚SUS304#镜面不锈钢板全密封氩弧焊,包管炉内清洁。
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。
机架材质:T2.0*40*40mm铁方通,两侧整体运动封板。
机台颜色:多层固化炉经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。
保温结构:接纳耐高温白色硅酸铝棉,保温层厚度100mm
密封条:接纳?20mm耐高硅胶密封条密封处理,美观无污染。
温度规模:室温~MAX200℃,常用温度150℃
温度控制器:达温度�?榕浜瞎烫鹘馄骺刂�, 输入模式为精密 K型热电偶.温控系统具备自动整定和PID参数的自动校正功效。
操作系统:威纶通触摸屏+三菱PLC可编程控制器,设备为人机操作界面:输送速度,风机,加热,温度,温度曲线等参数直接设定。
温度均匀度:空炉150℃恒温15min后温差±5-10℃
上层测温点:加热:980mm前,中,后3*3结构9个测温探头,测温高度140mm,吸热罩:前后测温探头2个。
中层测温点:2630mm前,中,后3*3结构9个测温探头,测温高度140mm,吸热罩:前后测温探头2个。
下层测温点:3780mm前,中,后3*3结构9个测温探头,测温高度140mm,吸热罩:前后测温探头2个。
运风方法:经过风道疏散后水平循环运风设计,均匀性佳。
运风电机:长轴型烤箱专用马达多组配强力型多翼式镀锌风轮。
加热方法:多层固化炉接纳不锈钢电热管+热风循环。
加热功率:上层8KW+中层12KW+下层20KW=40KW,恒温状态功率:20KW
升温速率:约7℃/min,空炉常温~150℃约需时间20分钟。
上层烘烤时间:放料到出料120分钟。
中层烘烤时间:放料到出料180分钟。
下层烘烤时间:放料到出料180分钟。
冷却方法:2排可调理角度轴流电扇。
输送网带:宽844mmT2.5mm不锈钢折弯链板+201不锈钢链条。
输送速度:减速电机配合变频器0-100mm/min规模任意调理。
输送高度:输送带外貌距离地面输送高度:1467mm(上层),1033mm(中层),600mm(下层)。
宁静�;�:漏电断路器,电源逆向避免器,超温停止加热,马达及电热过电流,控制回路短路及过载等�;げ⒕ㄗ爸谩虾豕誓脖曜�。
防护标签:所有带电外露部位加装绝缘�;ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54
机台电源:主电源接纳AC 220V/380V/50Hz 三相五线制。
使用条件:情况相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂。
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行。
参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和装置规范/筑炉守则》
技术标准:GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》
售后效劳:设备自送货之日起质保期为1年,质保期内爆发非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费。
培训效劳:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理效劳,未必期对设备使用状况进行质量跟踪。
东莞银河网址yh86烘烤设备厂家生产:多层固化炉,多层烘烤炉,多层热风炉,多层加热固化炉,多层固化烘干线,多层电热固化炉,三层隧道炉,无尘隧道炉,IR隧道炉,二层热风隧道炉等相关设备
奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,避免机台自身爆发灰尘;内部洁净无尘; 双重超温�;�,宁静更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 海内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内情况温度影响较��; 多种加热及运风方凭据产品设定;节能省电、宁静环保。 | 可充氮气气氛�;�,告竣无氧化烘烤情况。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※凭据烘烤产品搭配差别料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,接待来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度纪录仪 | |||
进口多通道彩屏无纸纪录仪 | ![]() | 进口多通道有纸纪录仪 | ![]() |
进口PARTLOW圆图温度纪录仪 | ![]() | 进口YOKOGAWA 48通道温度纪录仪 | ![]() |
纪录组 | |||
手提式温度纪录器组 6点 | ![]() | IR 电脑温度纪录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可凭据SSR、SCR、SSPR等电力自动调解器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
运动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
